Реле давления JEMIX XPD-2-3W КОМПЛЕКТ со штуцером и МАНОМЕТРОМ
Онлайн рассрочка

Выберите способ оплаты «Рассрочка и кредит от Т-Банк» при оформлении заказа и заполните заявку. Банк ответит через несколько минут.

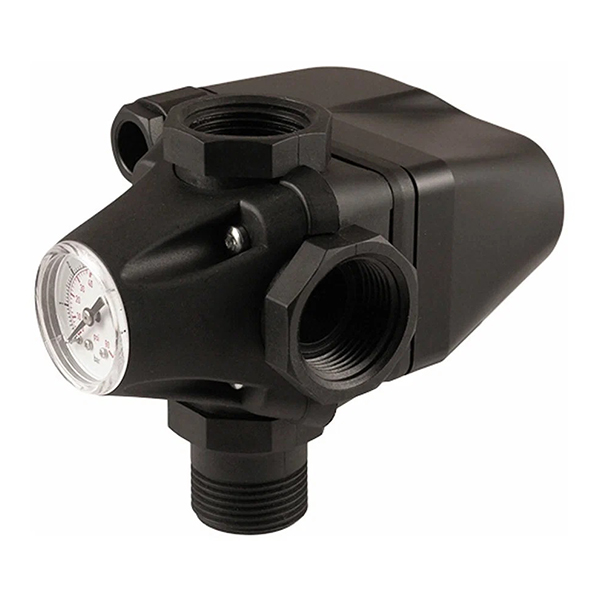

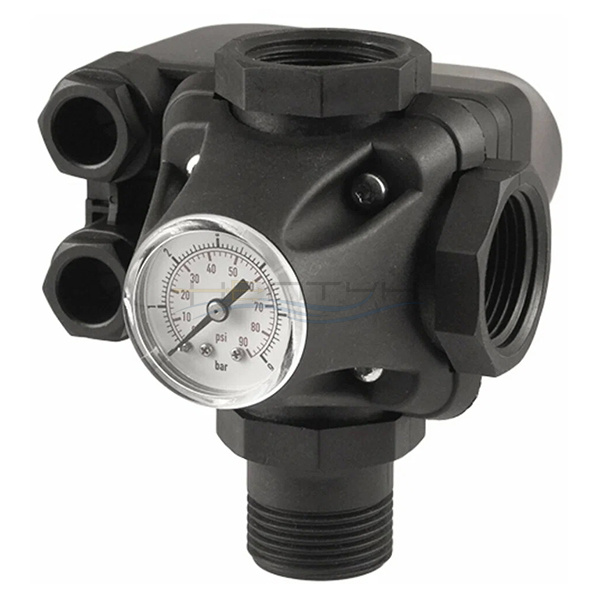

Реле давления в едином пластиковом монокорпусе:
- с манометром и тройником;
Включает и выключает насос или насосную станцию:
-в зависимости от давления в системе
Присоединительная резьба тройника: 1 дюйм.
Диапазон регулировки: 1-3 bar.
Заводские установки: Включение при 1,38 bar:
- Отключение при 2,76 bar.
Напряжение/частота: 220В/50Гц.
Максимальный ток: 15А.
Стандарт защиты: IP54.
Принцип действия реле давления Jemix XPD-2-3W
Реле давления Jemix XPD-2-3W представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).
После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.
Монтаж реле давления Jemix XPD-2-3W
С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

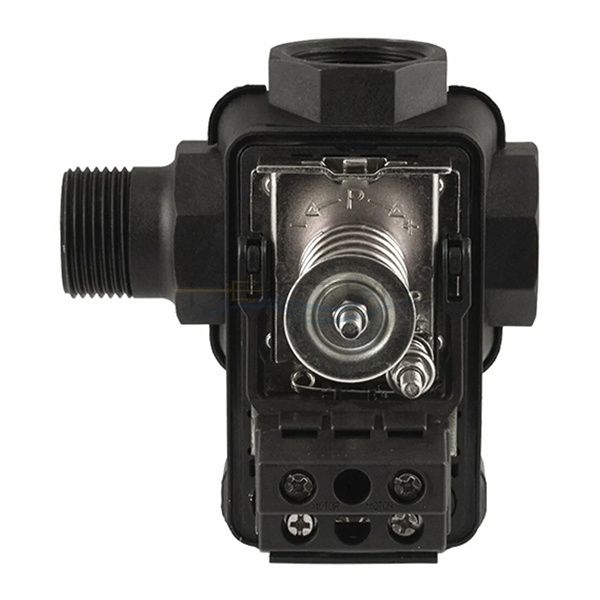

Перед началом регулировки, снимите пластиковую крышку корпуса.

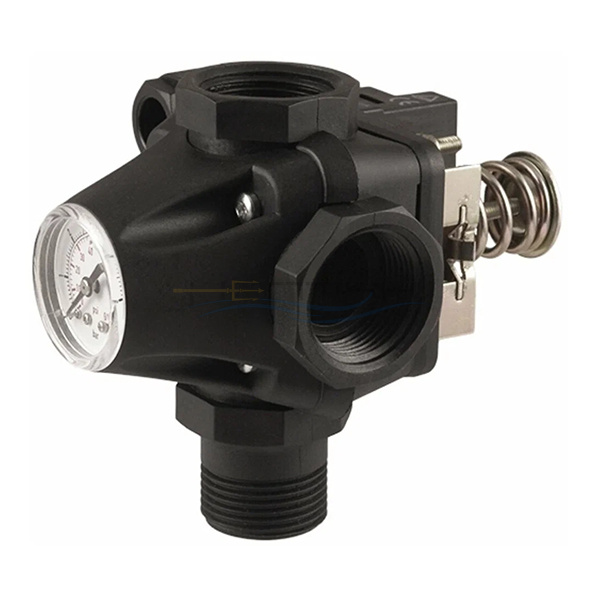

Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.
Технические характеристики:
МОДЕЛЬ |
XPS-2-AUT0 |
XPS-2-1 ВР |
XPS-2-2 ВР |
XPS-2-3 ВР |
XPS-2-1 |
XPS-2-2 |
XPS-2-3 |
Давление включения (атм) |
1,4 |
1,4 |
2,1 |
2,8 |
1,4 |
2,1 |
2,8 |
Давление отключения (атм) |
2,8 |
2,8 |
3,5 |
4,2 |
2,8 |
3,5 |
4,2 |
Защита от сухого хода |
есть |
нет |
|||||
Тип резьбы |
внутренняя (гайка) |
наружная (штуцер) |
|||||
Размер резьбы (дюйм) |
1/4 |
||||||
Диапазон температуры воды (°С) |
+2 +45 |
||||||
Стандарт защиты |
IP22 |
Задать вопрос
Наличие
Характеристики
Марка
|
JEMIX |
Тип фитинга
|
реле давления |
Материал
|
пластик+ сталь |
Диаметр резьбы
|
1" (25) |
Давление включения
|
1,4 бар |
Давление отключения
|
2,8 бар |
Страна производитель
|
Китай |
Рабочая температура
|
до +45°С |
