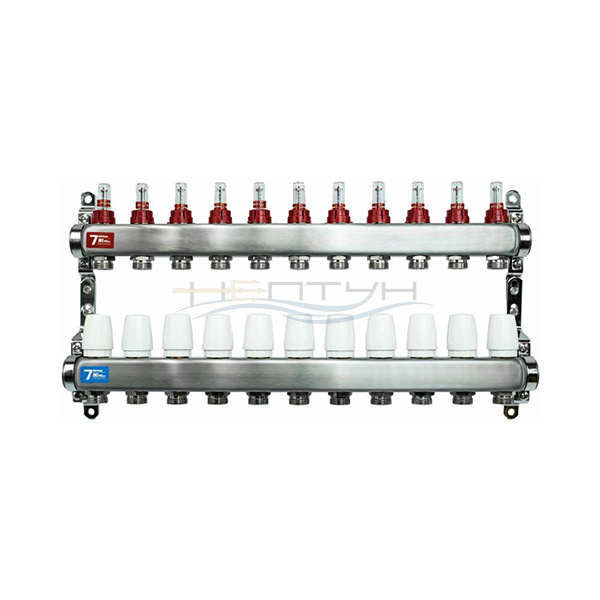

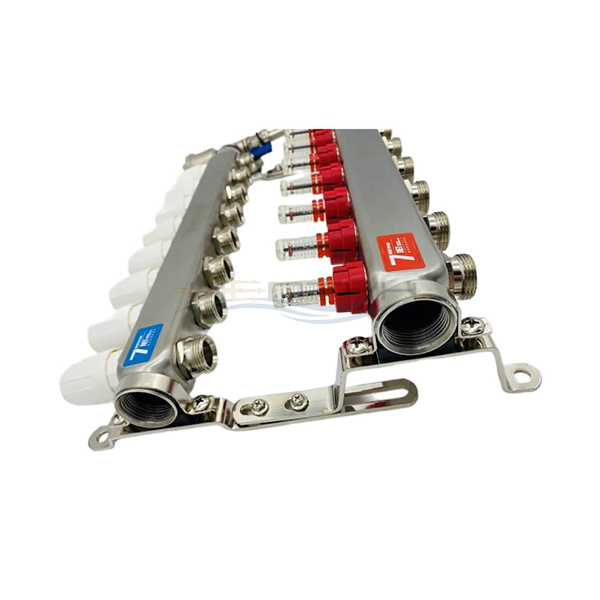

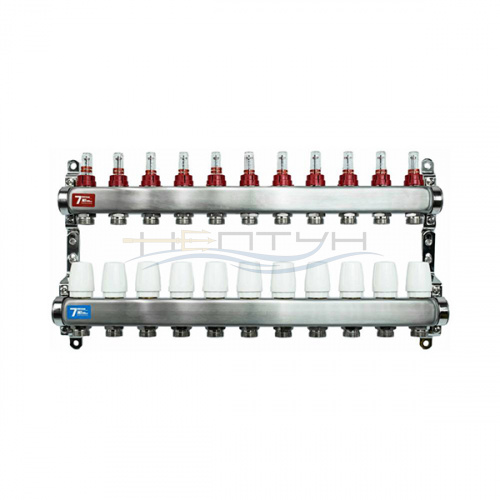

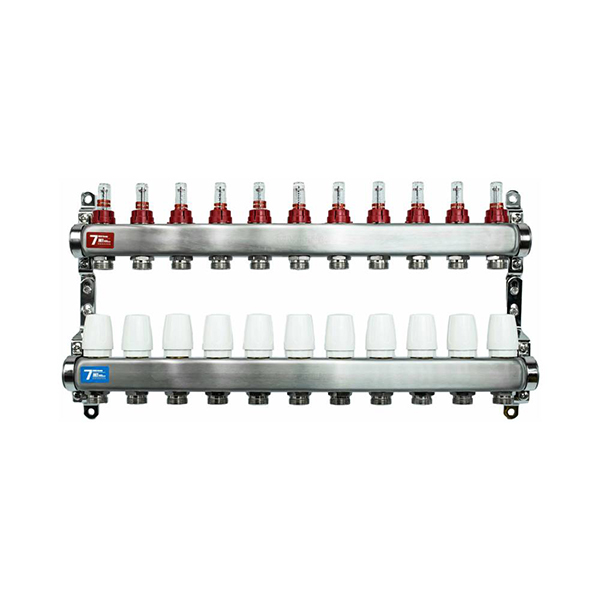

Коллектор в сборе НЕРЖ. 11 ВЫХОДОВ 1"x 3/4" с расходомерами VR113-11A

ViEiR Коллекторная группа, нержавеющая сталь 1" х 3/4", с расходомерами 11 выходов VR113-11A. Артикул VR113-11A. Коллекторная группа применяется для передачи жидкости на контуры отопления и настройки в них мощности потока и температуры в системе "теплый пол", а также подключения радиаторов отопления, других тепловых приборов. Основные рабочие элементы это "две гребенки," - коллекторы подающего и обратного контура.

Коллекторная группа подающего контура оснащена расходомерами. Расходомер устанавливают, как правило на подающую линию подключенную к котлу отопления и применяют для определения количества подаваемого теплоносителя в систему и регулировки температурного баланса.

Коллекторная группа обратного контура оснащена термостатическими запорными клапаннами нажимного действия. Настройка пропускной способности этого контура происходит при монтаже оборудования. Так же к коллекторной группе обратного контура при необходимости могут подключаться электрические сервоприводы для автоматического поддержания и управления температурой в каждом контуре.

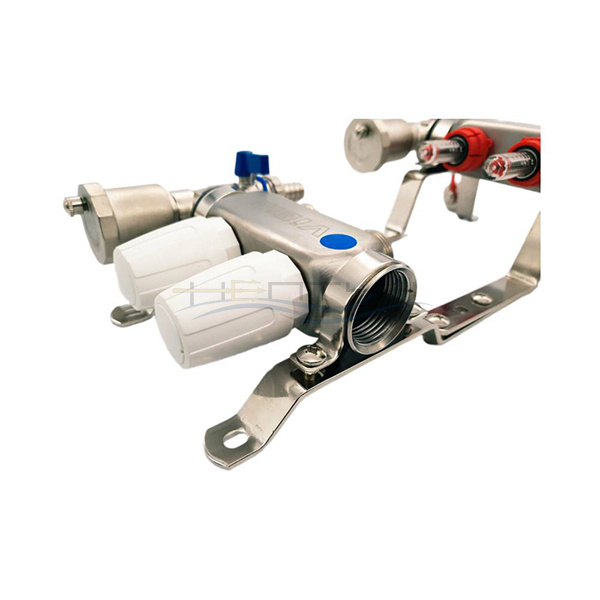

Корпус коллектора ViEiR производят из нержавеющей стали и максимально устойчив к агрессивным средам. Это значит что такая коллекторная группа подойдет для работы с антифризами и незамерзающими жидкостями. Коллектор имеет наружную и внутреннюю резьбу на 1". Соединение фитингов осуществляется на уплотнителях выполненных из EPDM резины, что значительно упрощает сборку и монтаж. Коллекторы оснащены отверстиями на 9 выходов диаметром 3/4" под евроконус. Коллекторная группа оснащена воздухоотводчиком с терминальным узлом, который представляет собой прибор для автоматического удаления газов, объединенный в одном узле с краном для слива или наполнения жидкостью системы.

СОСТАВ КОМПЛЕКТА
• Коллекторная группа подающего контура;
• Коллекторная группа обратного контура;
• Комплект кронштейнов для крепления;
• Воздухоотводчик с терминальным узлом.

Характеристики:
Габариты: 72x40x11
Вес (кг): 6,9
Страна: Китай
Бренд: Vieir
Применение: Для теплого пола
Запорный клапан: Есть
Присоединительный размер: 1" ВР х 3/4" EK

VR113 A - Коллекторная группа включает БЕЗ кранов, БЕЗ термометров, с расходомерами, регулирующими клапанами с ручкой и тройником в сборе с автоматическим воздухоотводчиком и дренажным краном, гребенки выполненные из нержавеющей стали AISI304.

► НАЗНАЧЕНИЕ Коллекторные группы ViEiR предназначены для эффективного распределения и регулирования потоков теплоносителя в системах отопления различной температуры. Конструктивно, они включают коллектор подающей и обратной линии из нержавеющей стали AISI304, обеспечивающий прочность и долговечность. Эти группы подходят для отдельных нагревательных приборов, групп приборов, контуров «теплого пола», а также для отдельных частей или ветвей систем отопления.

► СТРУКТУРА И КОМПОНЕНТЫ

Каждый блок включает подающий и обратный коллекторы, ручные настроечные клапаны с расходомерами, регулирующие клапаны (с дополнительной опцией электротермического сервопривода), и крепежные кронштейны.
Коллекторные блоки доступны с 2 до 12 выходами и диаметром условного прохода 1 дюйм.
Циркуляционные петли подключаются через фитинги стандарта «евроконус» 3/4» (НР).
В качестве рабочей среды используется вода или растворы пропиленгликоля и этиленгликоля до 50% концентрации.
► МАТЕРИАЛЫ КОНСТРУКЦИИ

Коллекторы: Нержавеющая сталь AISI304.
Фитинги, корпуса элементов: Горячештампованная латунь, марка CW 617N.
Кронштейны: Сталь оцинкованная.
Уплотнительные кольца и прокладки клапанов: Этил-пропиленовый эластомер, EPDM 70Sh.
