Насосно-смесительный узел STOUT с термостатическим клапаном 20-43°C, с насосом UPSO 25-65, 130 мм

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым клапаном (арт. SDG-0120-001002) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С. В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до 85°C и рабочим давлением до 10 бар.

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C. Штуцер с ручным воздухоотводчиком выполен из латуни и пластика.

Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой от +5°C до +90°C и рабочим давлением до 10 бар.

Насос

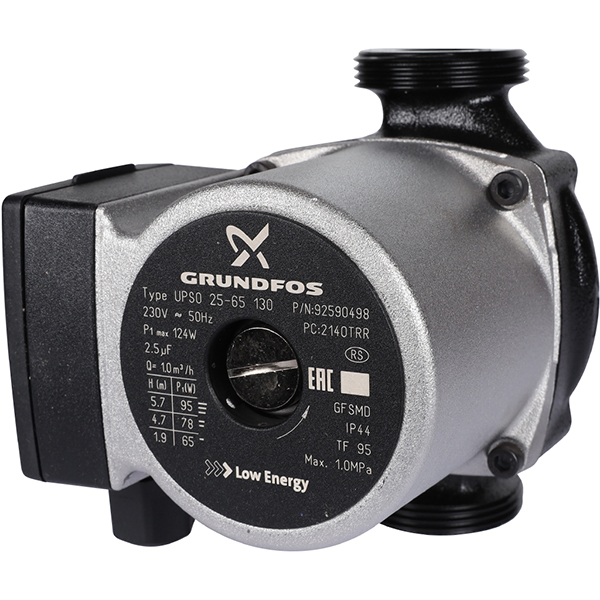

Насосно-смесительный узел Stout SDG-0120-005001 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола.

Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики.

Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

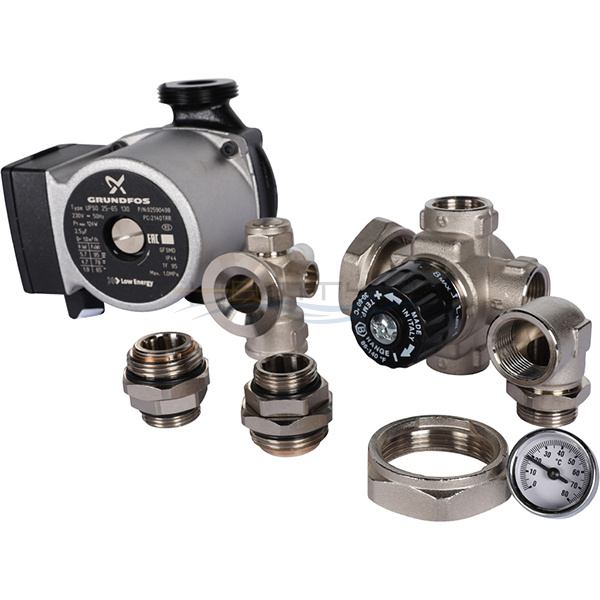

Комплектация:
4-х ходовой термостатический клапан;
Контрольный термометр (от 0 до +80°C);
Штуцер с ручным воздухоотводчиком;
Насос Grundfos UPSO 25-65 130;
Паспорт изделия.

Максимальное рабочее давление, бар: 10
Температура транспортировки и хранения, °С: от -20 до +50
Направление: Инженерная сантехника
Рабочая среда: вода, водный раствор гликолей до (30%)
Подгруппа: группы быстрого монтажа
Диапазон температуры рабочей среды Тр, °С: 5-90
Опция послепродажной поддержки "Сервис 24": 10
Внутренняя резьба присоединительных патрубков, стандарт: UNI ISO 228/1
Диапазон настройки термостатического клапана, °С: От +30 до +60
Заводская настройка термостатического клапана, °С: 45
Шкала термометра, °С: 0-80
Диапазон настройки перепада давлений на перепускном клапане, м вод. ст.: от 2 до 6,5
Коллектор: нет
Условная пропускная способность термостатического клапана Kvs, м3/ч: 3,5
Гарантия: 24
