Вытяжка за подвесным потолком: автоматическое включение вентилятора и ревизионная дверца

Вытяжка с автоматическим включением удобна в помещениях, где влажность резко повышается после душа или ванны. Запуск может происходить по сигналу датчика влажности, а в некоторых схемах — одновременно предусматривать ручное управление или связь с освещением. Конкретный способ подключения зависит от модели вентилятора и автоматики, поэтому электрическую схему выбирают до монтажа подвесного потолка.

Если оборудование скрыто за отделкой, к нему необходимо сохранить доступ. Решение купить ревизионную дверцу следует принимать с учетом расположения вентилятора, соединений воздуховода, электропроводки и других обслуживаемых узлов. Размер проема должен позволять не только осмотреть оборудование, но и выполнить его обслуживание или демонтаж без разборки потолочной конструкции.

Как устроить вытяжку за подвесным потолком

Один из распространенных вариантов — установка канального вентилятора непосредственно в воздуховоде. От вытяжной решетки в помещении воздух поступает по каналу к вентилятору, а затем направляется к вентиляционной шахте. Такая компоновка позволяет выбрать место для забора воздуха независимо от расположения штатного вентиляционного отверстия.

При проектировании важно учитывать не только диаметр вентилятора. Производительность всей системы зависит от характеристик оборудования, длины и сечения воздуховодов, количества поворотов, решеток и других элементов, создающих сопротивление воздушному потоку. Поэтому устанавливать вентилятор с высокой паспортной производительностью в слишком узкий или сложный канал без расчета не следует.

Для бытовой вытяжной вентиляции за потолком обычно требуются:

• канальный вентилятор подходящей производительности и присоединительного диаметра;
• воздуховоды и фасонные элементы для соединения с вентиляционной шахтой;
• потолочная вытяжная решетка или диффузор;
• обратный клапан, если он необходим для выбранной схемы;
• автоматика или встроенный датчик для управления вентилятором;
• ревизионный люк для доступа к скрытому оборудованию.

Воздуховоды необходимо прокладывать так, чтобы по возможности сократить количество резких поворотов и лишних переходов. Все соединения должны быть надежно закреплены. Необходимо учитывать и вибрацию работающего вентилятора: корпус и канал не должны передавать заметные колебания на каркас потолка.

В санузле особенно важно продумать электромонтаж. Оборудование выбирают с учетом условий эксплуатации во влажном помещении, а его размещение и подключение должны соответствовать требованиям электробезопасности и инструкции производителя. Работы с электропроводкой выполняют при отключенном питании.

Следует учитывать и работу естественной вентиляции. Принудительная вытяжка не должна произвольно нарушать предусмотренный проектом воздухообмен здания. Особенно внимательно нужно подходить к подключению оборудования к общедомовым вентиляционным каналам в многоквартирном доме.

Как работает автоматическое включение вентилятора

Для ванной комнаты один из наиболее понятных вариантов автоматики — управление по относительной влажности воздуха. Датчик контролирует ее уровень и при достижении установленного порога подает команду на запуск вентилятора. После снижения влажности алгоритм работы зависит от конкретного устройства: некоторые модели выключаются после достижения заданных условий, другие дополнительно используют задержку отключения.

Такая схема отличается от простого подключения к выключателю света. Если вентилятор работает только одновременно с освещением, продолжительность вентиляции фактически определяет человек. После короткого посещения ванной вентилятор может работать без необходимости, а после душа — выключиться вместе со светом, хотя влажность еще остается высокой.

Автоматическое управление по влажности привязывает работу вытяжки к состоянию воздуха. При этом необходимо правильно выбрать место для датчика. Если он встроен в корпус скрытого канального вентилятора, следует проверить, рассчитана ли конкретная модель на такую установку и корректное измерение влажности в данной точке системы. Для некоторых схем удобнее отдельный датчик, размещенный непосредственно в помещении.

При настройке автоматики учитывают несколько параметров:

• порог относительной влажности, при котором происходит запуск;
• задержку включения, если она предусмотрена;
• продолжительность работы после изменения условий;
• возможность ручного принудительного запуска;
• совместимость датчика и блока управления с конкретным вентилятором;
• требования производителя к электропитанию и схеме подключения.

Не следует устанавливать порог срабатывания без учета обычной влажности в помещении. Слишком низкое значение способно привести к частым запускам, а слишком высокое — к позднему включению после образования большого количества водяного пара.

Отдельно стоит различать датчик влажности и датчик движения или присутствия. Первый реагирует на изменение влажности, второй — на появление человека в зоне обнаружения. Для туалета может быть удобна одна логика управления, а для ванной или душевой — другая. Универсального сценария для всех помещений нет.

Систему автоматики лучше предусмотреть до закрытия потолка. После монтажа облицовки прокладка дополнительного кабеля или перенос датчика потребуют доступа в запотолочное пространство.

Зачем нужна ревизионная дверца и где ее установить

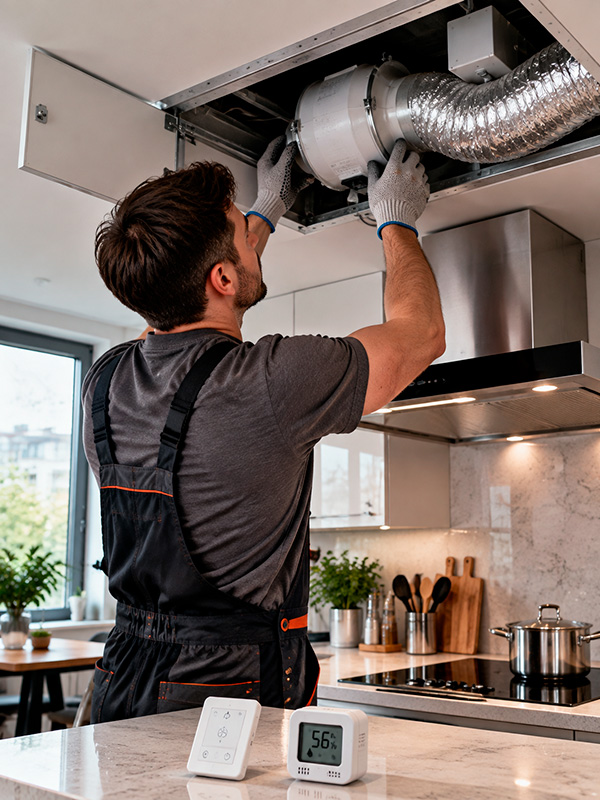

Скрытый монтаж вентилятора не означает, что оборудование можно полностью закрыть потолком. Электродвигатель, соединения воздуховодов, обратный клапан, клеммная коробка и элементы автоматики могут потребовать осмотра, очистки, регулировки, ремонта или замены. Именно для этого предусматривается ревизионный проем.

Расположение люка выбирают относительно обслуживаемого оборудования, а не исходя только из симметрии потолка. Через открытый проем мастер должен иметь возможность добраться до вентилятора и его подключений. Если люк расположен в стороне, но оборудование остается недоступным рукой и инструментом, формально существующая ревизия не выполняет своей задачи.

Размер дверцы также нельзя определять только по габаритам корпуса вентилятора. Нужно учитывать возможность отсоединить воздуховод, открыть клеммную часть, снять крепление и при необходимости извлечь оборудование через проем. Поэтому сначала проектируют размещение инженерных элементов, а затем выбирают место и размеры ревизии.

Для гипсокартонного подвесного потолка существуют люки скрытого монтажа, которые после отделки визуально сливаются с поверхностью. В помещениях с повышенной влажностью материалы самого люка и его заполнения должны соответствовать условиям эксплуатации. Конкретное исполнение выбирают с учетом конструкции потолка и финишной отделки.

Не стоит объединять понятия вентиляционной решетки и ревизионной дверцы. Решетка предназначена прежде всего для движения воздуха, а ревизия — для доступа к скрытым коммуникациям. В отдельных конструкциях эти функции могут совмещаться, но только если размер и способ открывания действительно позволяют обслуживать расположенное за потолком оборудование.

До окончательной зашивки потолка желательно проверить всю систему в работе. Нужно убедиться, что вентилятор запускается по предусмотренному сигналу, воздух перемещается в нужном направлении, соединения воздуховодов закреплены, а посторонняя вибрация и дребезжание отсутствуют. Также проверяют доступность элементов через ревизионный проем.

Скрытая вытяжная система требует предварительной компоновки: сначала определяют точки забора и удаления воздуха, трассу воздуховода, место вентилятора и способ автоматического управления, затем предусматривают электропитание и ревизию. Если расположить дверцу непосредственно рядом с обслуживаемым оборудованием и оставить достаточно места для его снятия, для последующего ремонта не придется разбирать подвесной потолок.
